Y5-47型鍋爐離心引風機 - 風機用途

Y5-47型鍋爐離心引風機，是為適應燃用各種煤質并配有消煙除塵裝置的（1t/h~20t/h）工業鍋爐而聯合設計的全壓效率達90.5%的鍋爐引風機，凡進氣條件相當，性能又相適應者均可先用，但溫度不得超過250℃。通風機本身有較高的強度和耐磨性，使用壽命。

Y5-47型鍋爐離心引風機 - 風機型式

1、引風機制成單吸入，通常機號有N04、5、6、8、9、12、12.4七種。

2、出風口位置以機殼的出風口角度表示。通常“左”“右”均可制成0°、90°、180°三種角度。

3、引風機可制成左旋和右旋轉兩種型式。從傳動部正視風機，凡葉輪順時針旋轉者均稱右旋風機，以“右”表示，反之稱左旋風機，以“左”表示。

Y5-47型鍋爐離心引風機 - 結構特點

風機主要由葉輪、機殼、進風口、傳動部、調節門等部發組成：

機殼---用鋼板焊接成蝸殼整體，N08以上“左”、“右”旋轉通用。

葉輪---由12片材料為16Mn的后傾平板葉片，焊接于弧錐形前盤與平板形后盤中間，徑靜、動平衡校正和超速動轉試驗，因此運轉平穩可靠，有較高的強度和耐磨性，使用壽命較長。

進風口--斂散式進風口制晟整體結構，用螺栓固定于機殼入風口一側。

傳動組--傳動主軸以優質鋼制成，采用滾動軸承。N04~6由整體和分體兩種軸承箱供用戶選用定貸時須注明，整體結構用30#機油潤滑，分體傳動用二硫化鉬潤滑脂潤滑，N08以上有油位標志及溫度計，有水冷裝置，須加輸水管，耗水量0.5~1m3/h，N06以下用風扇自冷，傳動與機殼之間用兩個半圓風扇葉自冷，N08~12。4用兩只并列軸承座。

調節門--用以調節風量，軸向裝于進風口前，轉動靈活，調節范圍，由全開到全閉，N08以上采用花瓣式，N06以下采用蝶閥式，為使調節門正常工作，須保持良好的潤滑狀態，采用澎漲潤滑脂。

Y5-47型鍋爐離心引風機 - 性能參數

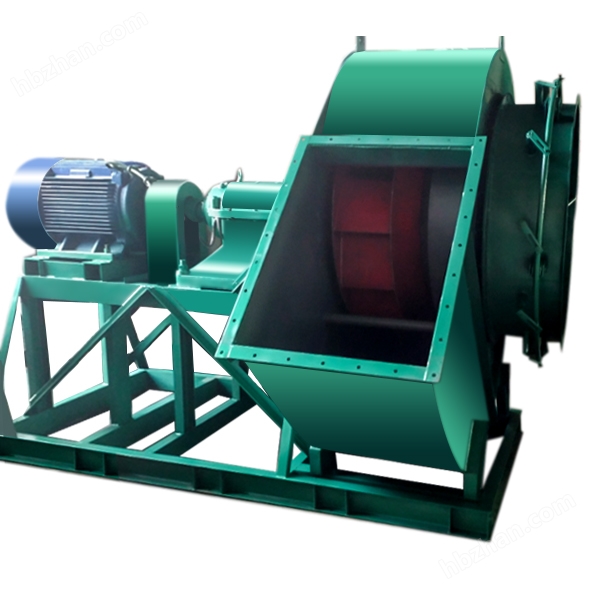

Y5-47型鍋爐離心引風機 - 圖片

Y5-47型鍋爐離心引風機 - 外形尺寸圖
