一、GDF系列離心管道風機

GDF系列離心管道風機
特點：離心風機采用徑向進出風，具有安裝方便，占地面積小，噪聲低，外形美觀等優點。
用途：廣泛使用于賓館、禮堂、會議室、辦公樓及地下車庫等場合的送排風系統。
規格：風葉直徑：Φ250～500mm風量：178～4000 m3/h風壓：89～515Pa

一、特點

GDF系列離心式管道風機，系本公司——上虞億杰吸取技術的基礎上加以改進制成的新型產品，該產品可直接與風管連接，性能好，運行平衡，噪聲低，結構合理緊湊，安裝方便。

二、風機結構

葉輪由多個前向圓弧鋁合金葉片、前艙、后盤組成，均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平衡可靠，具有良好的空氣動力性能。
機殼采用鍍鋅鋼板或不銹鋼，經機械化模具具加工后點焊而成。結構牢固、合理緊湊。電機支座采用鍍鋅機械化模具制作成形。
電機采用單支撐外旋轉電機，葉輪固定在電機外殼上，電機支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

三、風機用途

該產品可廣泛用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位以及工業與民用建筑內的遁風換氣。

四、使用條件

輸送氣體的種類：空氣和其他不自燃的、無腐蝕性的、對人體無害的氣體。
氣體內的雜質：氣體內不允許有粘性物質，所含的塵土及硬質顆粒不大于120mg/m3。
氣體溫度使用范圍：-20~80℃。
該系列風機僅知縣在室內安裝，并就在按樣本主視圖方位安裝，不得上下顛倒安裝，不準側立安裝，否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。

五、設計選用說明

該管道風機屬前向多翼型離心通風機，在相同風量，風壓情況下，其噪聲比軸流風機低得多。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要提出的，廣泛應用于公共場所的送、排風系統。
在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機配用單相（220V）電機的電源接線圖旋轉在風機電源接線盒內。
風機運行時振動小，一般不需要采取減振措施。若設計認為有必須，可在風機支承處加減振橡膠或減振彈簧。

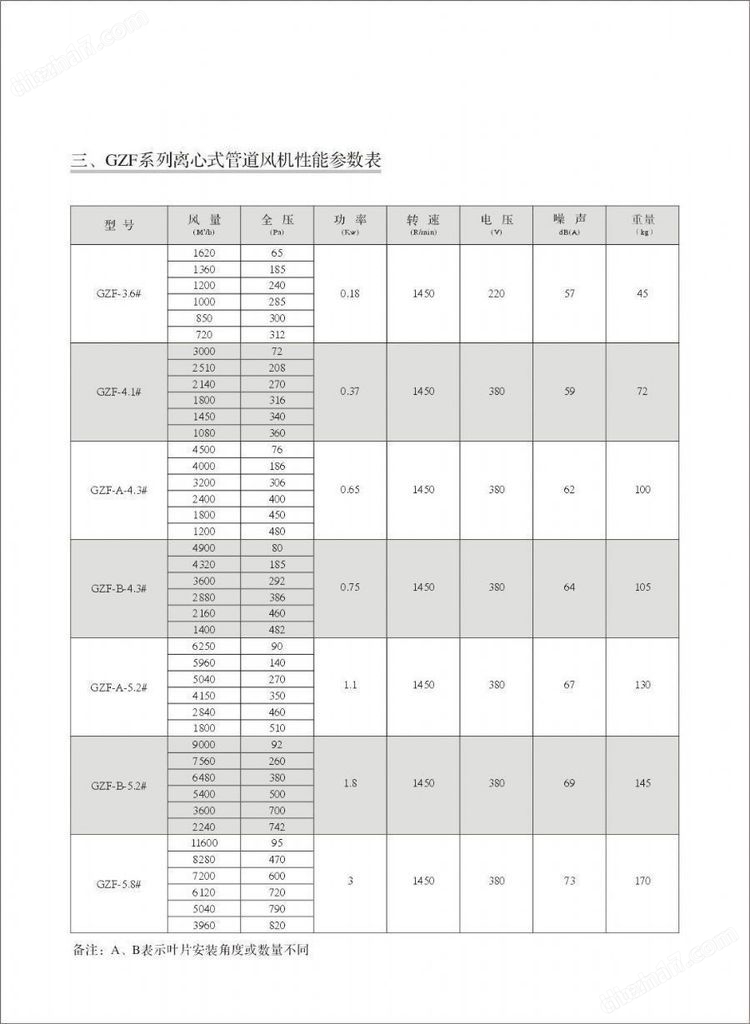

二、GZF系列離心式管道風機

三、CF系列廚房排煙管道風機
